ProfiCAD 14.0.4 电气工程绘图软件

ProfiCAD 是一款专为电气工程领域设计的专业绘图工具，核心用途是快速创建电气原理图、电子电路、控制回路以及气动和液压系统图。它面向电气工程师、自动化技术人员和配电柜装配人员，适用于工业控制系统设计、楼宇电气布线及设备维护文档编制等典型场景。该软件以轻量化著称，安装包小且运行流畅，即使处理复杂多页图纸也能保持高响应速度，显著提升设计效率。其实际价值在于通过自动化功能和标准化符号库，让使用者无需依赖重型通用CAD平台，即可在极短时间内产出规范、准确且可直接用于生产的工程图纸。

软件功能

1. 智能导线连接与自动编号：绘制电气原理图时，软件能自动识别导线连接关系，并即时为每条电线和每个电气设备生成唯一的参考编号。用户无需手动跟踪和标注线号，大幅减少因编号错误或遗漏导致的返工，尤其适合处理包含数百条线路的大型控制柜图纸。

2. 内置符号库与自定义符号管理：软件内置超过2000个符合IEC和ANSI标准的电气符号，涵盖开关、继电器、接触器、电机保护器、传感器及PLC端子等常用元件。用户可直接从符号面板拖拽使用，也可通过符号编辑器创建符合企业私有标准的特殊元件，并保存至自定义库中供后续项目复用。

3. 自动生成物料清单与导线报表：基于图纸中的实际连接数据，软件可一键生成完整的物料清单，详细列出每个元件的名称、型号、数量和安装位置。同时，它还能输出导线连接表、端子排接线表和电缆清单，这些报表与图纸数据实时关联，任何设计修改都会自动同步更新，确保采购清单和装配文档始终准确无误。

4. 跨页面交叉引用追踪：在多页图纸中，当某个继电器线圈在第2页而其触点分布在第5页和第8页时，软件会自动在符号旁显示对应的页面和坐标引用标记。用户点击该标记即可快速跳转到关联位置，双向导航功能让排查电路逻辑和核对设计一致性变得非常直接，有效避免因跨页遗漏造成的接线错误。

5. 多种格式导出与外部协作支持：图纸可直接导出为DXF、DWG、PDF以及高分辨率PNG图片，导出的矢量文件能保留图层和线型信息，方便在AutoCAD或其他工程软件中继续编辑。此外，软件还支持生成Netlist网表文件，为后续PCB设计或电气仿真工具提供接口，实现从原理设计到制造验证的顺畅数据流转。

软件特点

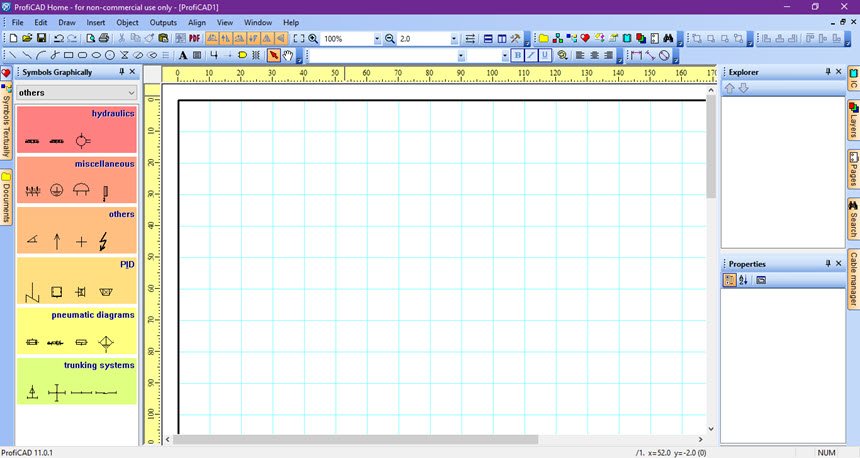

1. 极低的学习曲线与拖拽式操作：软件界面布局清晰，所有绘图操作均通过拖拽符号、点击连线完成，没有复杂的命令记忆要求。新用户通常只需数小时培训即可上手绘制简单图纸，而熟练工程师则能通过快捷键和批量操作实现极高绘图速度，这与传统CAD软件动辄数周的培训周期形成鲜明对比。

2. 轻量级引擎与低硬件依赖：程序安装文件体积小，运行时内存占用通常低于200MB，即使配置较低的办公笔记本电脑也能流畅运行。启动时间短，打开大型图纸文件无需漫长等待，且软件运行稳定，极少出现崩溃或卡顿现象，特别适合需要频繁修改和快速出图的现场技术支持场景。

3. 实时错误检查与设计规则验证：绘图过程中，软件会持续监控电路连接逻辑，自动检测短路、悬空引脚、重复编号等常见设计错误，并在屏幕上给出直观的警告标记。这种主动式校验机制将质量检查前置到设计阶段，避免将错误带入后续的装配和调试环节，显著降低现场故障排查的时间成本。

4. 多图层组织与颜色区分机制：软件支持创建无限数量的图层，用户可将主电路、控制电路、外部接线、注释说明等不同内容分别放置于独立图层中。每个图层可单独设置颜色、线型和打印属性，在复杂图纸中可临时隐藏非目标图层以聚焦特定区域，使图纸结构清晰易读，也便于按专业分工协作。

5. 云端符号同步与动态更新：软件提供符号库云端同步功能，当开发团队发布新符号或修订标准符号时，用户客户端会自动接收更新通知。通过在线更新机制，工程师始终能使用最新版本的元件符号，无需手动下载安装包或逐个替换旧库文件，确保企业设计标准在所有项目中的统一执行。
