Altium Designer 26.10.1 Build 5 PCB电路板设计软件

Altium Designer是一款面向电子工程师与PCB设计人员的专业电路板设计软件，将原理图绘制、PCB布局布线、3D验证与生产文件输出整合在同一工作环境中。它适用于消费电子、工业控制、通信设备及高密度多层板等开发场景，帮助团队减少文件转换与数据传递带来的错误。

软件以统一设计环境为核心，支持从原理图到制造输出的完整流程，并提供云端协作与元器件信息管理能力。工程师可在设计过程中同步核查器件价格与库存，借助3D可视化与机械结构协同提前发现装配冲突，从而缩短开发周期并提升投板成功率。

软件功能

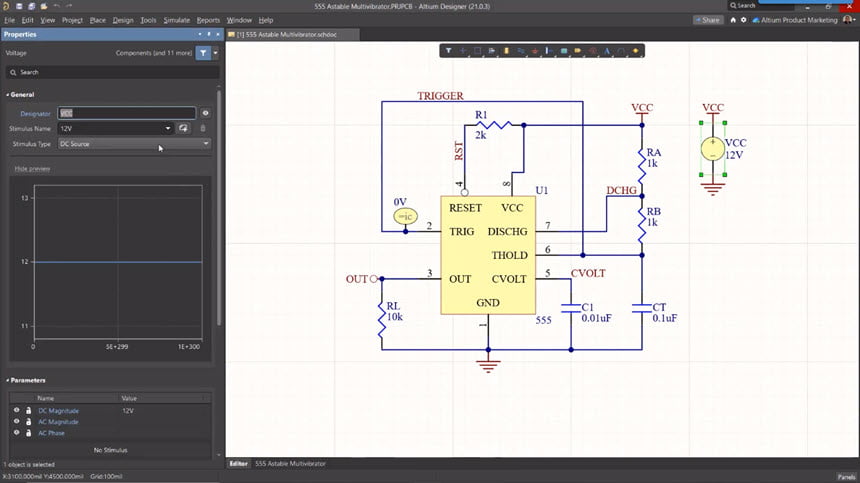

1. 统一设计环境：在同一界面中完成原理图绘制与PCB布局，原理图与PCB数据保持实时同步。修改器件连接或封装信息后，变更可快速反映到对应文档，减少跨工具传递造成的遗漏与不一致。

2. 原生3D PCB查看：以真实三维形式展示电路板与元器件装配效果，可检查器件与外壳、散热器等机械结构之间的间距。设计人员无需额外建模即可发现碰撞风险，提高结构配合的可靠性。

3. Altium 365云端协作：通过浏览器共享设计文件、查看评论并参与评审，团队成员可远程访问项目数据。它适合多地协作场景，能让评审意见、任务分配和版本更新集中管理，降低沟通成本。

4. ActiveBOM元器件管理：自动生成并维护物料清单，在设计过程中查询全球供应商的库存与价格信息。可及时替换缺货或高成本器件，减少采购阶段反复确认，提高BOM准确性与可制造性。

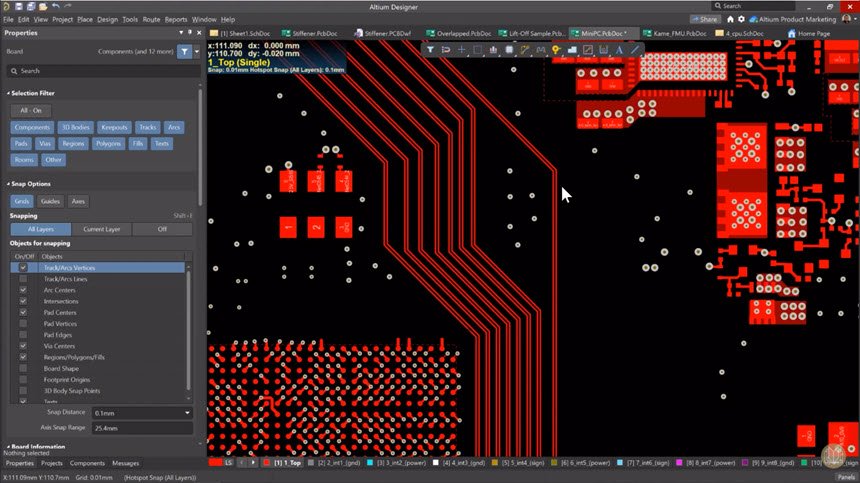

5. 交互式布线：支持任意角度走线与高密度板布线操作，拖动线段时可自动优化路径并保持设计规则。面对复杂网络和密集器件区域，能显著减少手动调整次数，提升布线效率与一致性。

软件特点

1. 设计数据实时同步：原理图、PCB与BOM之间保持联动，任一环节的修改都能被相关文档感知。与分散工具组合相比，它减少了手动导入导出步骤，降低版本错乱风险。

2. 三维机械协同能力：不仅展示板卡外观，还能与SOLIDWORKS、Autodesk Fusion等机械设计工具交换数据。结构工程师与电子工程师可基于同一装配关系沟通，提前解决空间冲突。

3. 面向高速与复杂设计：提供差分对、信号完整性分析等支持，适合高频与高速数字电路。设计规则可在布线过程中持续约束操作，使复杂网络更易满足电气要求。

4. 刚柔结合板支持：可设计刚性区与柔性区并存的电路板，并在三维环境中模拟弯折形态。对于需要折叠安装或空间受限的产品，可在投板前评估形变对布局的影响。

5. 多板系统管理：支持将多个PCB作为同一系统进行关联设计，明确板间连接关系。对由多块板卡组成的设备，可减少接口定义错误并提升整体系统一致性。

6. 仿真与分析集成：内置SPICE仿真与电源完整性分析能力，可在设计阶段验证关键电路行为。相比依赖外部工具，它让分析更贴近实际布局，便于快速定位电源与信号问题。

7. 元器件信息直连供应链：器件库与全球供应商数据关联，设计时即可查看价格、库存与生命周期状态。它能帮助团队在早期做出替代决策，避免因器件停产或缺货导致项目延期。
